Guía de selección de láminas para juntas de alta temperatura: ¿Qué materiales son adecuados para temperaturas de 500 °C y superiores?

1. Introducción

1.1 Por qué es importante elegir la lámina de junta adecuada para altas temperaturas

Cuando se trata de condiciones de servicio extremas, seleccionar el correcto hoja de junta de alta temperatura se vuelve crítico. Las elecciones inadecuadas pueden provocar fugas, tiempo de inactividad o fallas de los componentes. Para aplicaciones donde la temperatura es de 500°C o superior, el material debe resistir no sólo el calor sino también la oxidación, la fluencia y el ataque químico.

1.2 Descripción general: qué entendemos por servicio "500°C y superior"

En esta guía consideramos que "por encima de 500 °C" significa funcionamiento continuo o cíclico en este umbral o más allá. Muchas láminas de juntas estándar no pueden funcionar de forma fiable en ese rango, por lo que nos centramos en soluciones para aplicaciones de temperatura elevada, como sistemas de escape, bridas de calderas, turbinas y otros equipos de alta temperatura.

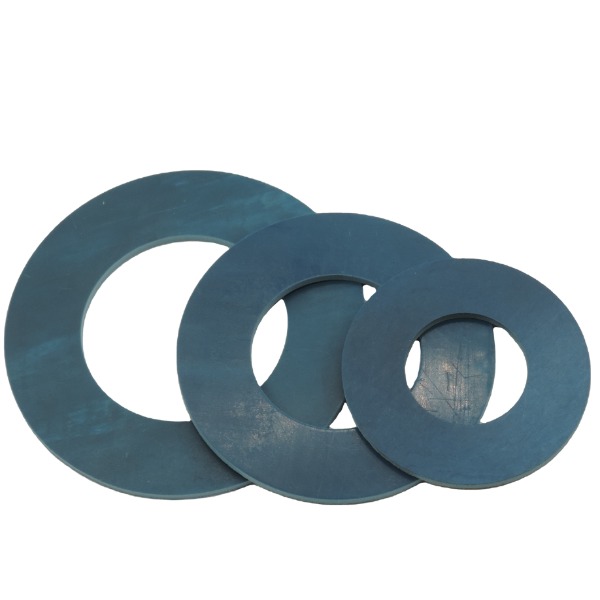

7900/7925/7950 Junta de brida de aglutinante de nitrilo/fibra de aramida comprimida azul

2. Comprender los requisitos de las aplicaciones de juntas para temperaturas extremas

2.1 Temperatura, presión y entorno químico.

• Temperatura: condiciones continuas frente a picos, potencial de oxidación por encima de ~500 °C.
• Presión: una presión más alta significa que las caras de la junta deben mantener el sello bajo carga y tensión de fluencia.
• Medio químico: vapor, gases de combustión, ácidos/bases agresivos pueden acompañar a altas temperaturas.

2.2 Consideraciones sobre el diseño de bridas, carga de pernos y compresión de juntas

• La alineación adecuada de las bridas y el acabado de la superficie son esenciales para aprovechar las capacidades del material.
• La carga del perno debe generar suficiente tensión en el asiento de la junta sin dañar la lámina.
• A altas temperaturas, la junta puede relajarse o deslizarse; El diseño de la brida debe permitir esto.

2.3 Durabilidad, resistencia a la oxidación y comportamiento de fluencia a altas temperaturas

• Algunos materiales se degradan cuando se oxidan por encima de ~600 °C, a menos que se utilicen tratamientos especiales.
• La relajación de la fluencia reduce la tensión del sellado con el tiempo; es esencial seleccionar una lámina con baja fluencia.
• El servicio a largo plazo exige seleccionar no sólo materiales "temperatura nominal" sino también materiales químicamente estables.

3. Materiales comunes de las láminas para juntas y su idoneidad para >500°C

3.1 Hojas flexibles a base de grafito

Las láminas de grafito flexible suelen ser la primera opción para el sellado a temperaturas elevadas. Pueden funcionar hasta alrededor de 400-450 °C en ambientes oxidantes y con inhibidores especiales hasta ~500 °C o más.

3.2 Láminas a base de mica/filosilicato

Cuando las temperaturas de servicio se acercan o superan los 500°C, los materiales de mica o filosilicato se vuelven viables. Algunas láminas tienen una clasificación de hasta ~1200 °C en condiciones específicas.

3.3 Láminas de juntas para altas temperaturas reforzadas con metal (semimetálicas, con camisa metálica, etc.)

Para condiciones extremas que combinan alta temperatura, presión y medios agresivos, las láminas semimetálicas o reforzadas con metal brindan soporte estructural mientras se usan rellenos de alta temperatura. Son ideales cuando una simple lámina flexible no es suficiente.

3.4 Tabla comparativa: material frente a temperatura máxima frente a características clave

Para comparar rápidamente las opciones:

*Clasificaciones de temperatura continua: los picos o picos transitorios pueden diferir y requerir un margen adicional.

4. Cómo seleccionar un hoja de junta de alta temperatura para su aplicación (paso a paso)

4.1 Definir las condiciones de servicio (temperatura, presión, medio)

• Identifique la temperatura máxima continua, así como los picos transitorios.
• Determine la presión interna, la clase de brida y el medio (vapor, gas, ácido, etc.).
• Registre si hay oxígeno/ambiente oxidante presente (esto afecta la elección del material por encima de ~600 °C).

4.2 Emparejar las capacidades materiales (por ejemplo usando un hoja de junta de alta temperatura for 500 °C applications )

Utilice la tabla comparativa anterior para alinear sus condiciones con los límites materiales. Por ejemplo, si las caras de sus bridas funcionan a 550 °C en un ambiente de vapor, entonces el grafito flexible por sí solo podría ser marginal; es posible que necesite mica o una lámina reforzada con metal.

4.3 Verificar las condiciones de carga de bridas y pernos

• Asegúrese de que la rigidez de la brida, el torque de los pernos y la tensión del asiento de la junta sean apropiados para la lámina de junta seleccionada.
• El diseño de brida no coincidente puede anular incluso la capacidad de las juntas para altas temperaturas.

4.4 Considere el rendimiento y el mantenimiento a largo plazo

• Seleccione por resistencia a la fluencia, estabilidad a la oxidación, resistencia química y vida útil.
• Si está evaluando una **lámina de junta para altas temperaturas sin asbesto por encima de 500 °C**, asegúrese de que el aglutinante, las fibras y el refuerzo no contengan asbesto y estén probados para el servicio.

4.5 Ejemplo de diagrama de flujo de decisión/tabla para cómo elegir una lámina de junta de alta temperatura para 500°C más servicio

5. Estudio de caso/aplicación en el mundo real de la experiencia de nuestra empresa

5.1 Introducción de nuestra empresa: JiangsuJintaiSealingTechnologyCo.,Ltd. y contexto de la marca

Fundada en 2004 y ubicada en Taixing, provincia de Jiangsu, nuestra empresa se ha ganado una sólida reputación con años de experiencia en fabricación, sistemas integrales de gestión de calidad y exportación a Europa del Este, el Sudeste Asiático y África. Bajo nuestra marca de productos de sellado de alta gama, nos centramos en ofrecer soluciones de sellado de alta calidad en las industrias de transporte, energía, hierro y acero, química y maquinaria.

5.2 Cómo aplicamos el proceso de selección en un proyecto de alta temperatura superior a 500°C

En un proyecto reciente para un cliente de generación de energía, la temperatura de servicio de la brida era de ~550 °C y el medio era vapor sobrecalentado con algunos gases oxidantes. Utilizando el proceso paso a paso anterior, seleccionamos una lámina a base de mica reforzada con un soporte de acero inoxidable, asegurando que la junta pudiera soportar altas temperaturas y presiones sin deformarse ni fallar prematuramente.

5.3 Lecciones clave y mejores prácticas

• Especifique siempre claramente la temperatura, la presión y el medio *por adelantado*.
• Las láminas de juntas para altas temperaturas son tan buenas como el diseño y la instalación de la brida.
• Cuestión de mantenimiento e inspección: una vez instalado, controle si hay signos de fluencia, oxidación o relajación.

6. Consejos de mantenimiento, instalación y servicio a largo plazo

6.1 Mejores prácticas de instalación para láminas de juntas de alta temperatura

• Limpie minuciosamente las caras de las bridas; asegurar la planicidad y el paralelismo.
• Utilice el torque de perno correcto y vuelva a apretarlo si es necesario después del ciclo térmico.
• Aplique la tensión adecuada al asiento de la junta y evite la sobrecompresión que podría dañar el material de la lámina de alta temperatura.

6.2 Monitoreo e inspección durante el servicio

• Verifique el ajuste de compresión por fluencia, fugas en la brida y relajación de la junta.
• Inspeccione visualmente (si es posible) o mediante monitoreo para detectar variaciones anormales de temperatura o presión.

6.3 Modos de falla comunes y cómo evitarlos

• Oxidación de la lámina de grafito cuando se usa más allá de su entorno nominal → elija a base de mica en una atmósfera oxidante.
• Relajación de la fluencia que conduce a vías de fuga → garantiza una tensión de asiento adecuada y un diseño de brida robusto.
• Desalineación de bridas o carga desigual de pernos → garantice procesos de instalación adecuados.

7. Preguntas frecuentes

• P1: ¿Qué temperatura máxima puede soportar una lámina de junta típica de alta temperatura?
  A1: Depende del material. Por ejemplo, el grafito flexible puede soportar entre 450 y 500 °C en aire oxidante; Las láminas de mica pueden soportar hasta ~800‑1200°C en condiciones adecuadas.
• P2: ¿Puedo utilizar una lámina a base de caucho para servicio a 500°C?
  R2: Generalmente no. Las láminas de caucho/elastoméricos suelen tener una temperatura muy inferior a 300-400 °C. Necesita una lámina compuesta o inorgánica de alta temperatura.
• P3: ¿Qué significa "lámina de junta libre de amianto para altas temperaturas superiores a 500 °C"?
  R3: Significa que la lámina utiliza fibra moderna o rellenos inorgánicos (mica, filosilicato, grafito, etc.) sin asbesto y está clasificada para servicio continuo por encima de 500 °C. Confirme siempre las hojas de datos y la certificación.
• P4: ¿Es importante la preparación de la brida cuando se utilizan láminas de juntas para altas temperaturas?
  R4: Sí, incluso la mejor lámina tendrá fugas si las caras de las bridas son deficientes, los pernos no están apretados adecuadamente o la tensión de asiento es insuficiente.
• P5: ¿Con qué frecuencia debo inspeccionar una junta instalada para 500°C más servicio?
  R5: Depende de la aplicación, pero se recomienda una inspección regular después de los ciclos térmicos iniciales y verificaciones periódicas de fluencia o deformación por compresión. Si ocurren eventos anormales (sobretemperatura, picos de presión), se justifica una verificación inmediata.

8. Conclusión

Seleccionando el derecho hoja de junta de alta temperatura (y especialmente la variante correcta cuando necesitas un hoja de junta de alta temperatura material selection guide 500°C ) es un proceso multifactor que involucra temperatura, presión, medio, diseño e instalación de bridas. Siguiendo sistemáticamente los pasos anteriores y eligiendo el material correcto (por ejemplo, un Hoja de junta sin amianto para altas temperaturas superiores a 500 °C o una lámina diseñada para un servicio extremo) puede garantizar un rendimiento de sellado confiable y una larga vida útil del equipo. Como fabricante/exportador experimentado con sistemas de calidad integrales y participación en proyectos globales, en JiangsuJintaiSealingTechnologyCo., Ltd. agradecemos las oportunidades para ayudarlo con sus desafíos de sellado a alta temperatura.
